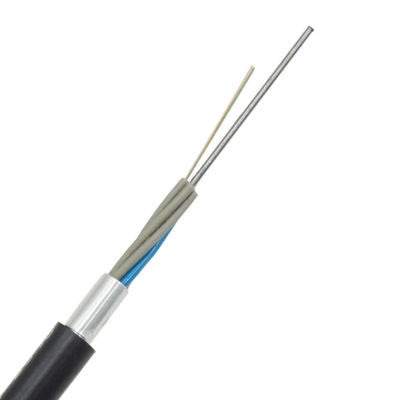

GYTA 6 핵심 G652D 단일모드 꼼짝 못하게 된 루즈 튜브 무장한 광섬유 케이블

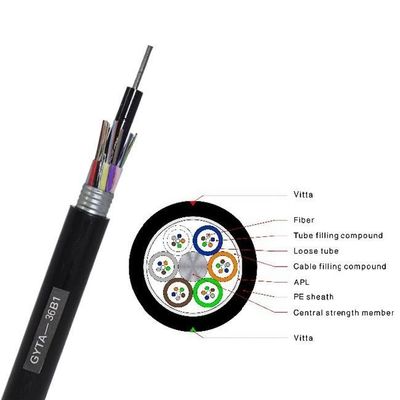

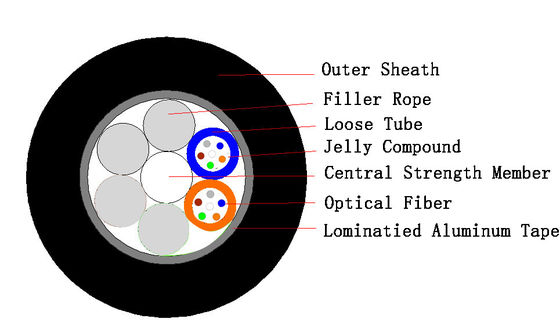

섬유, 250μm은고 계수 플라스틱으로 만들어진 루즈 튜브에 위치됩니다. 튜브는 방수 충전용 콤파운드로 채워집니다. 핵심의 특정 숫자를 위해 폴리에틸렌 (PE)로 코팅된 금속 보강 코어가 케이블 코어의 센터에 있습니다. 느슨한 배관 (과 채워 있는 로프는) 소형이고 순환 케이블 코어 안으로 중심 강화 핵심 주위에 좌초되고 케이블 코어에의 더 갭이 수벽 형성 충전기로 채워집니다. 경도로 플라스틱 알루미늄 테이프 (APL)로 코팅된 후, 폴리에틸렌 내부 쉬스의 레이어는 밀려납니다. 경도로 코팅된 후 양쪽에 플라스틱 강철 줄자 (PSP)와 함께, 폴리에틸렌 쉬쓰는 더 케이블을 형성하기 위해 밀려납니다.
섬유
총수 |
지름
(밀리미터) |
명사 상당어
중량 (kg/km) |
맥스 섬유
튜브마다 |
맥스 번호의
(Tubes+fillers) |
무방한 인장 하중
(N) |
|
무방한 붕괴 저항
(N/100mm) |
|
||
|
|
|
|
|
단기간
|
장기
|
단기간
|
장기
|
||
2~36
|
10.3
|
109
|
6
|
6
|
1500
|
600
|
1000
|
300
|
||
38~72
|
11.5
|
145
|
12
|
6
|
1500
|
600
|
1000
|
300
|
||
74~96
|
13.5
|
175
|
12
|
8
|
1500
|
600
|
1000
|
300
|
||
98~120
|
14.8
|
209
|
12
|
10
|
1700
|
600
|
1000
|
300
|
||
122~144
|
16.6
|
249
|
12
|
12
|
2000
|
600
|
1000
|
300
|
||
146~216
|
16.7
|
254
|
12
|
18 (2 층)
|
2000
|
600
|
1000
|
300
|
||
218~288
|
19.0
|
325
|
12
|
24 (2 층)
|
2500
|
600
|
1000
|
300
|
